集集地震(1999M=7.0)の地表地震断層を見る
車籠埔断層の北部


ダムを壊し、滝を出現させた

  車籠埔断層は北の端で最も大きな変位を生じさせました。台中の北にある豊原の街の北を流れる川ではダムを通り抜け、橋を落とし、滝ができました。

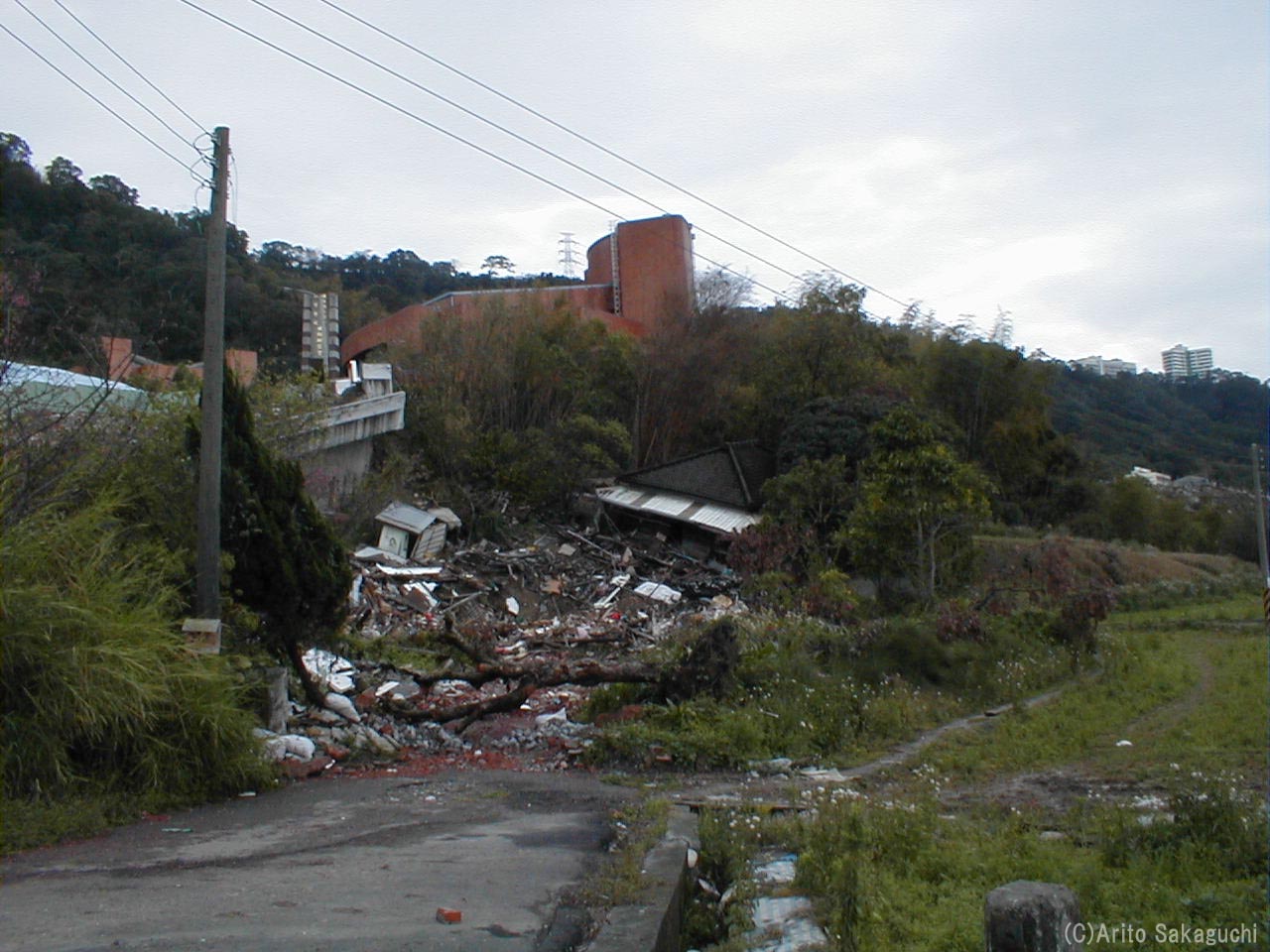

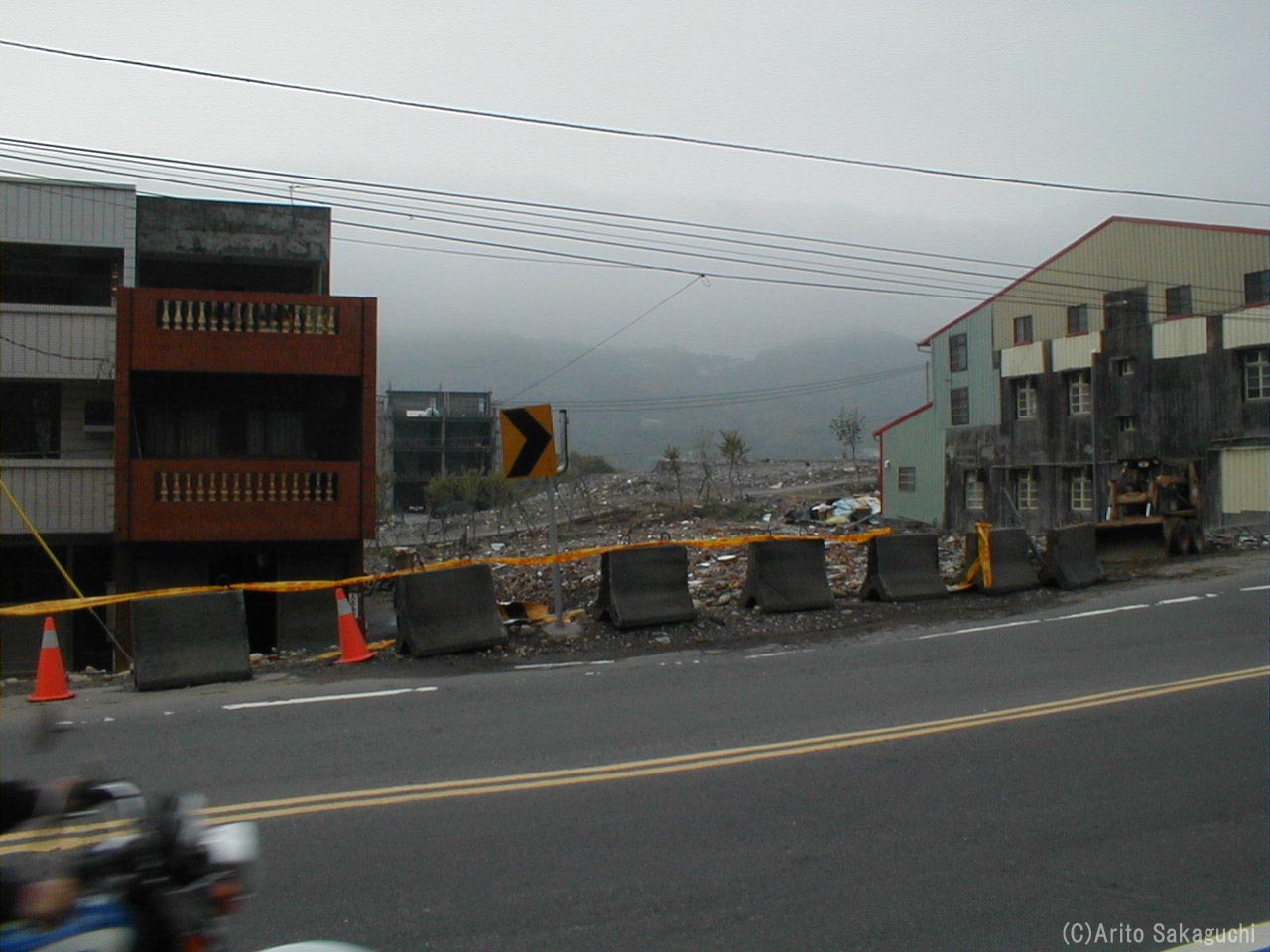

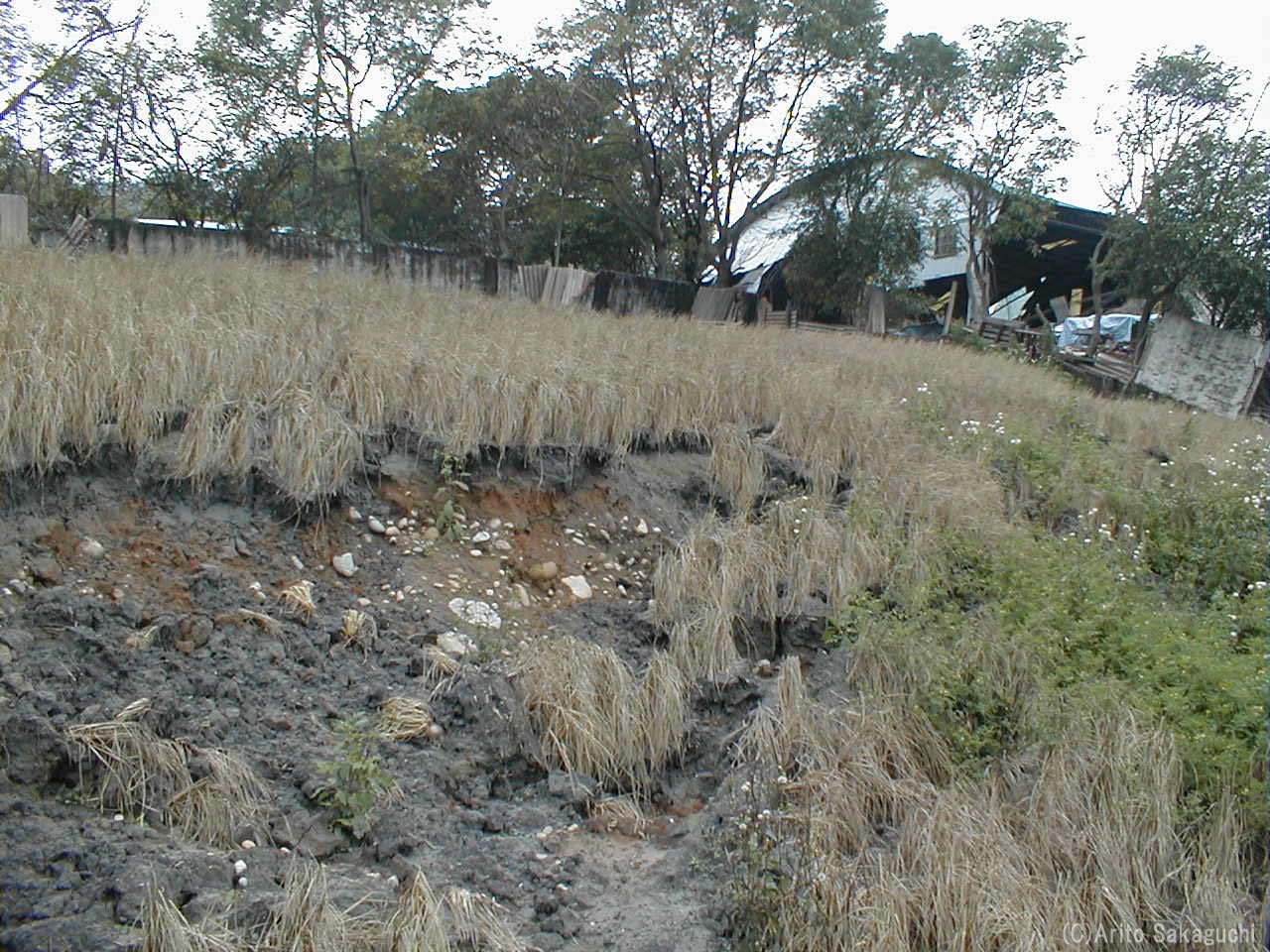

豊原の街北部の建物を断層が横切ってました。 田んぼも横切ってます。 ここを横切ったようです。道路はすでに復旧していました。断層直上の建物は倒壊してますが、両側の建物は見た目は無事のようでしたが、中は不明です。 ここは有名な、断層変位によって滝ができた場所です。橋を横切ったようです。

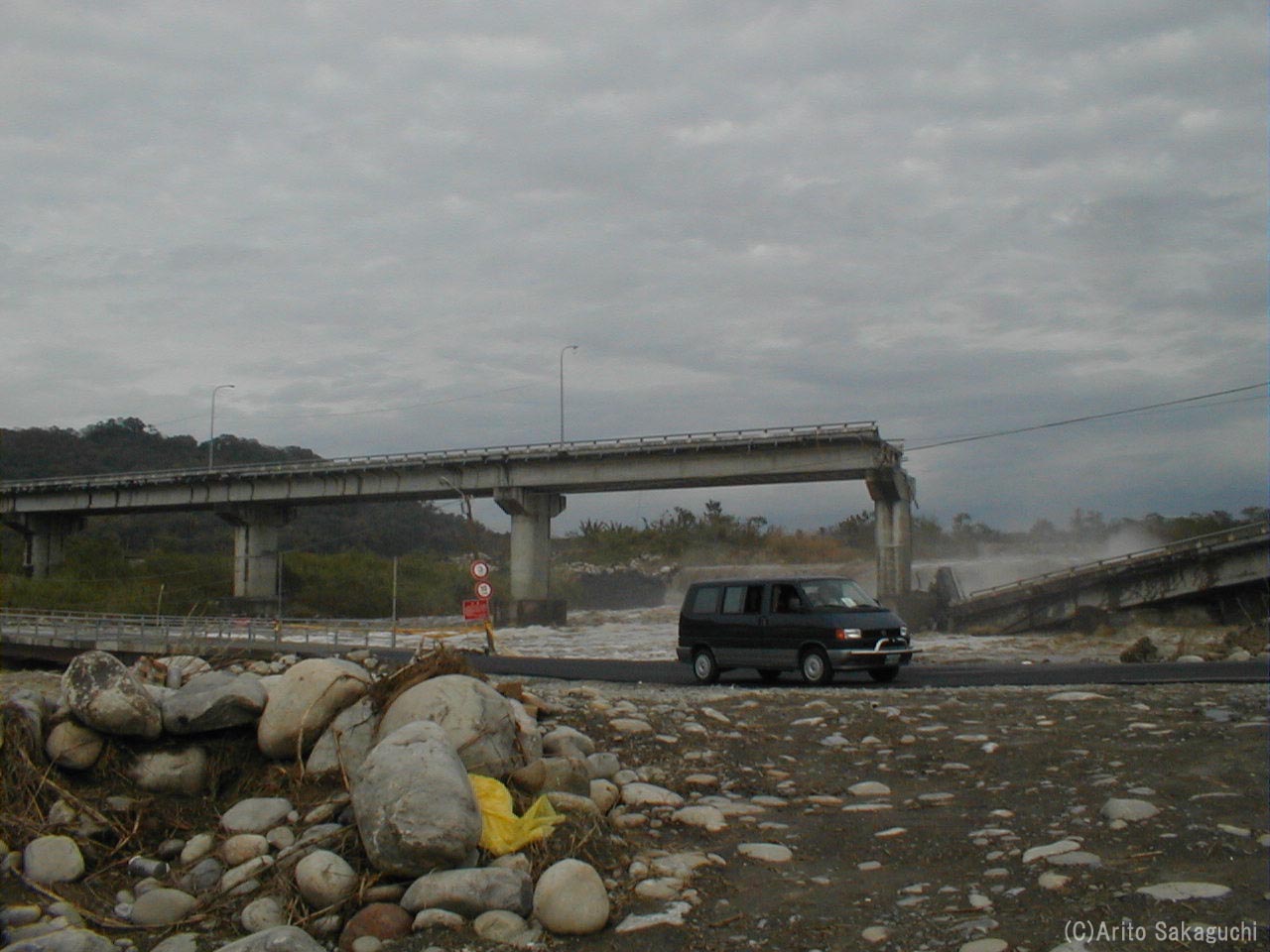

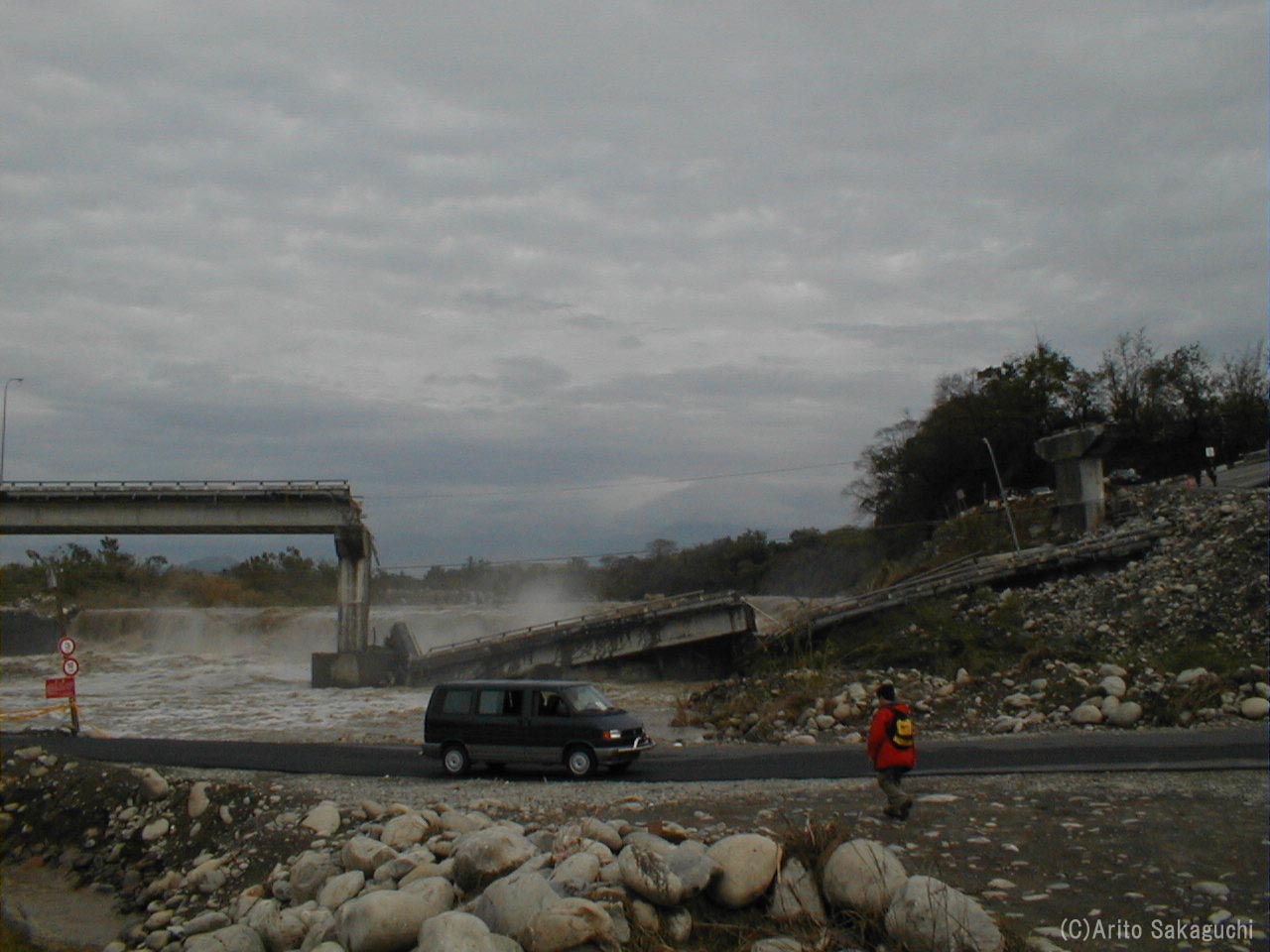

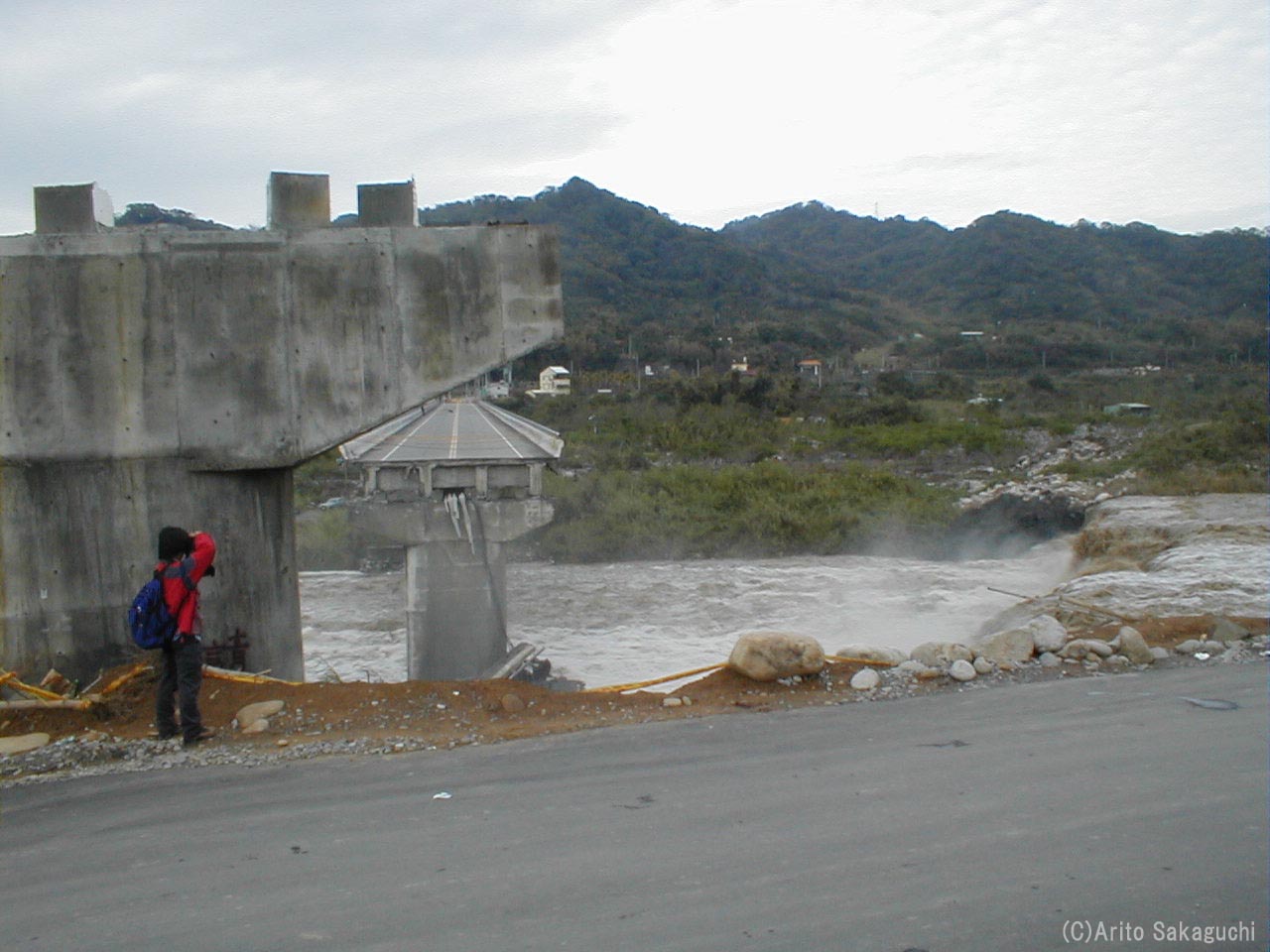

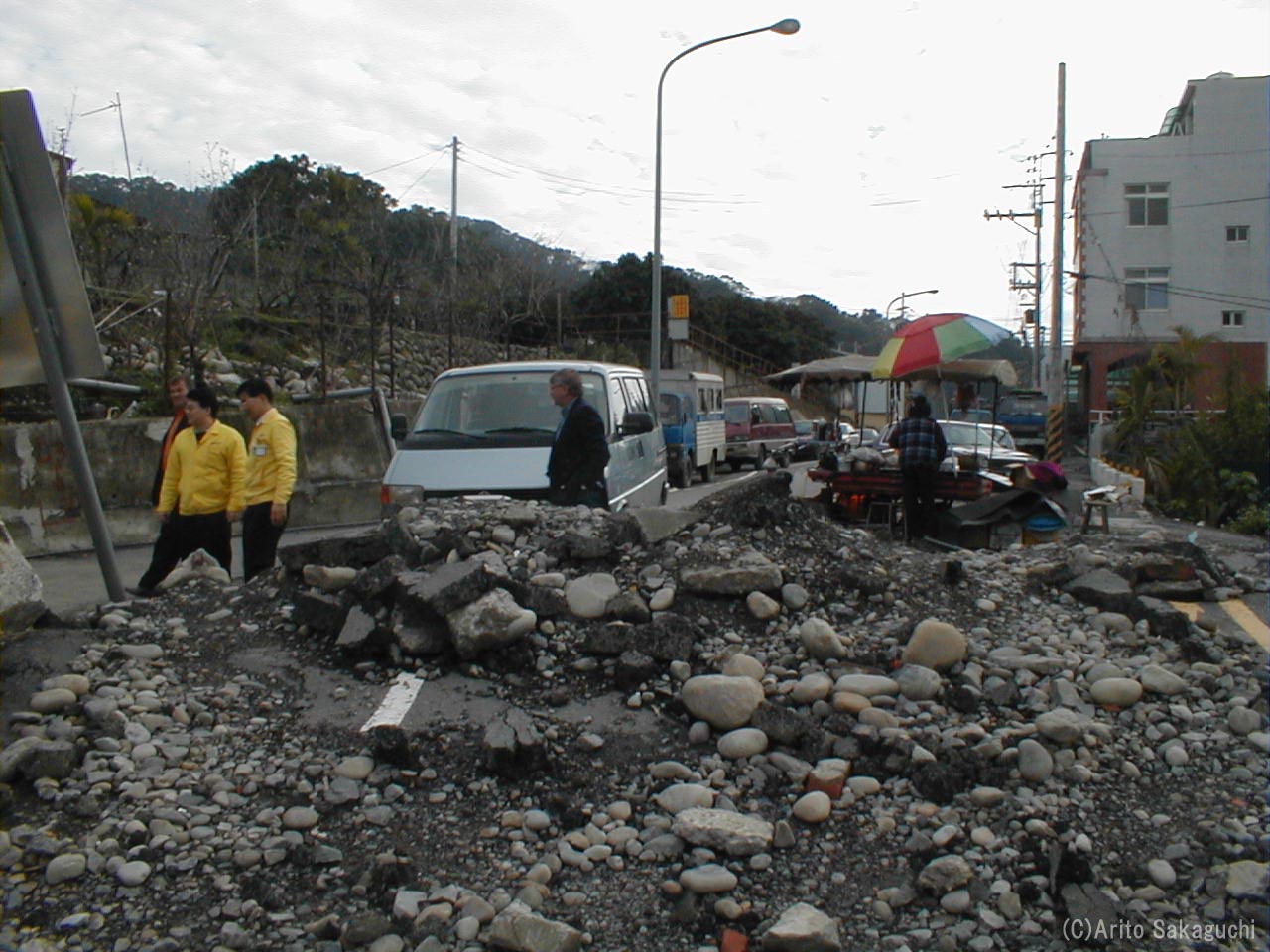

手前に仮設橋ができてました。 橋げたと滝です。 手前と向こうの橋脚は高さが同じだったはず。手前がこんなにせり上がったのでしょう。 断層の名所となっていてすでに露店まで、、

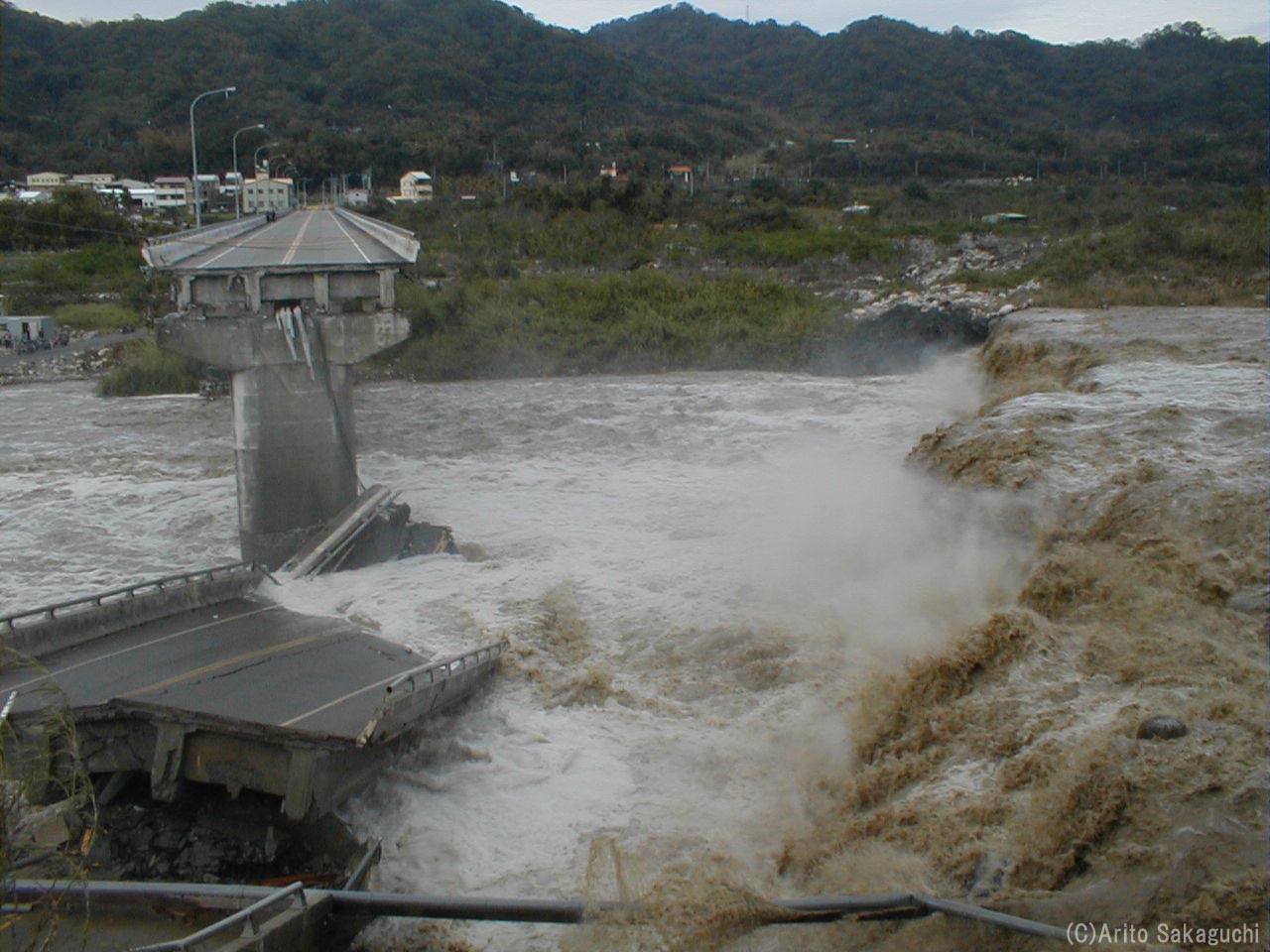

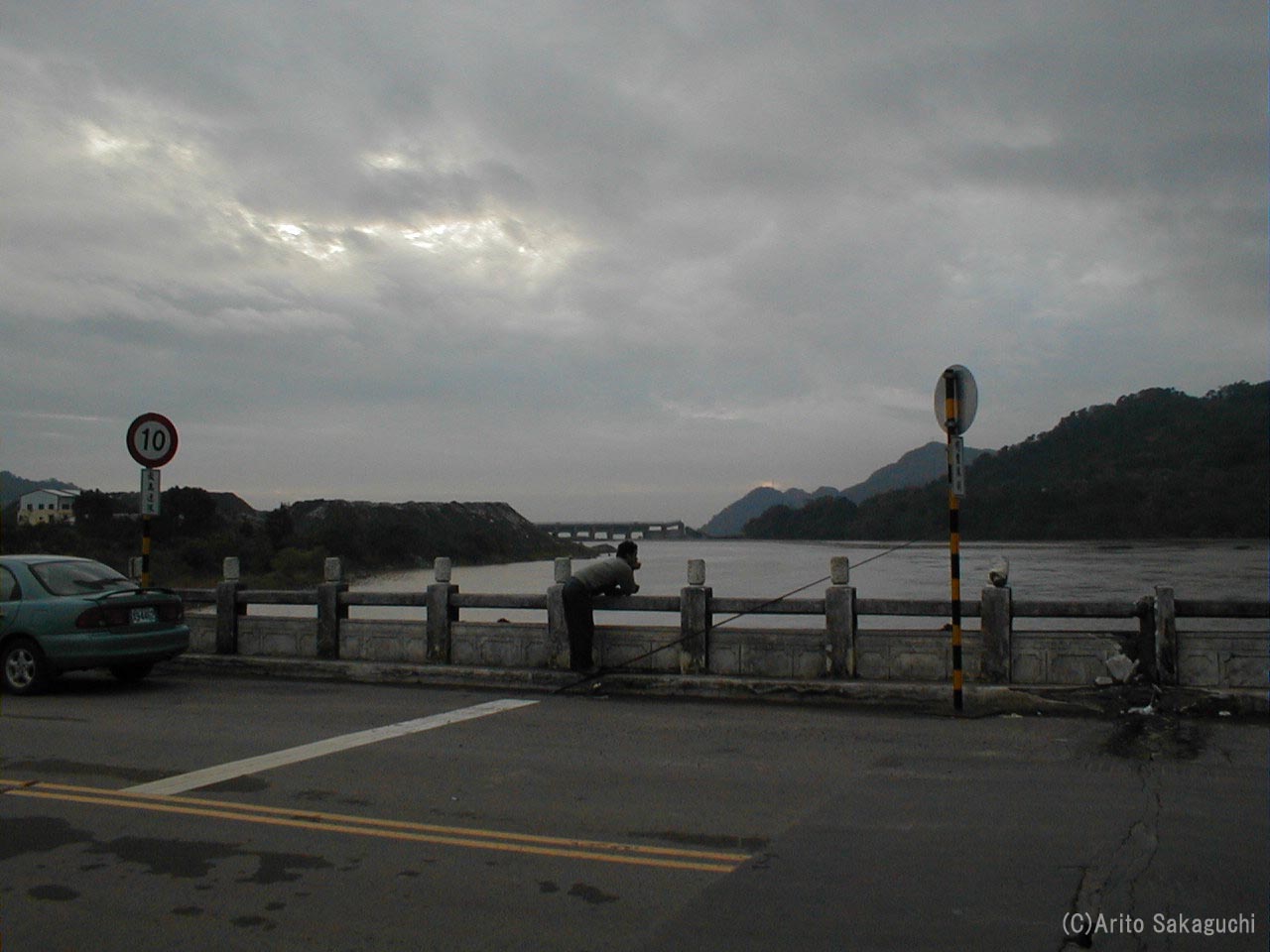

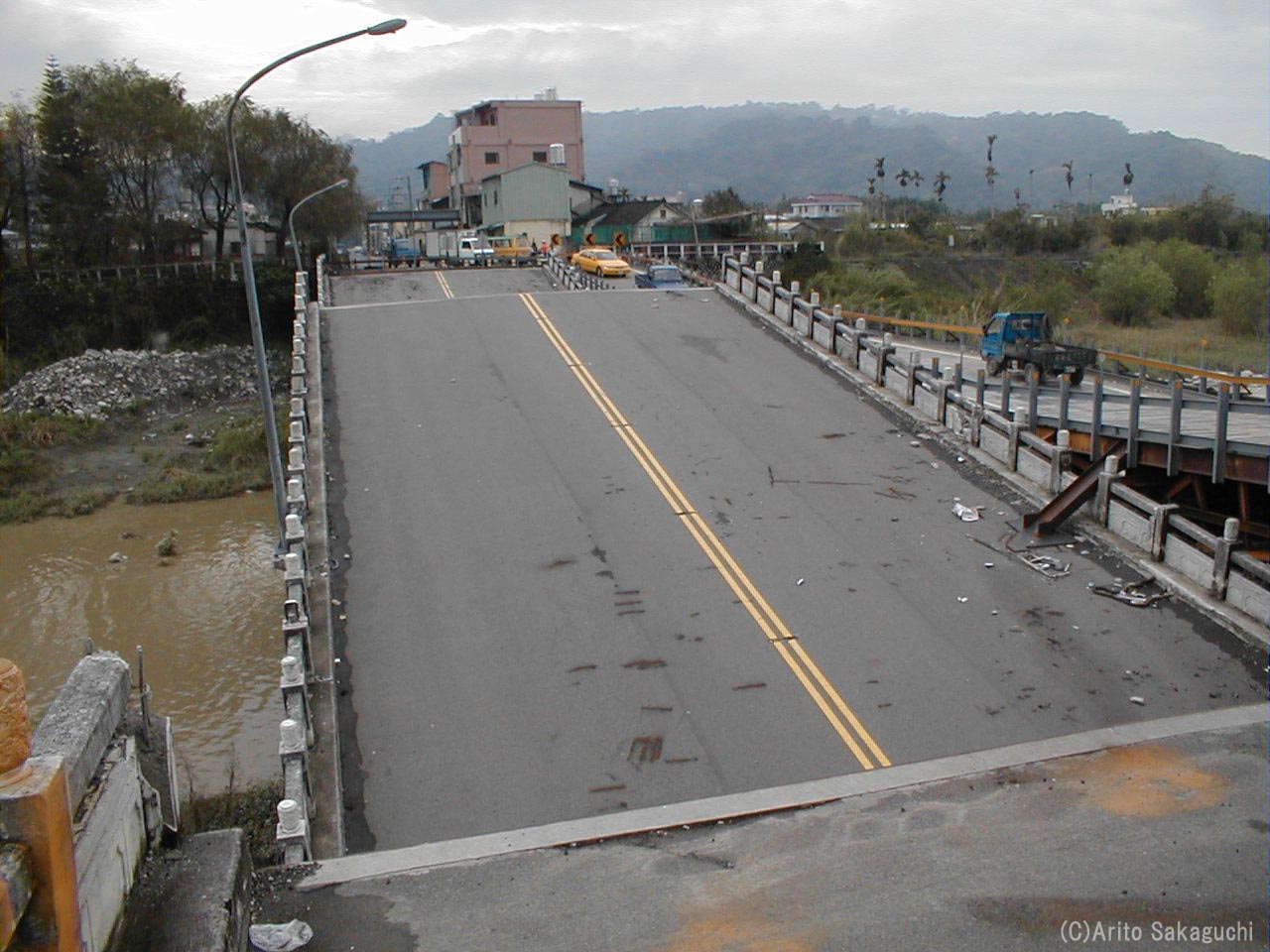

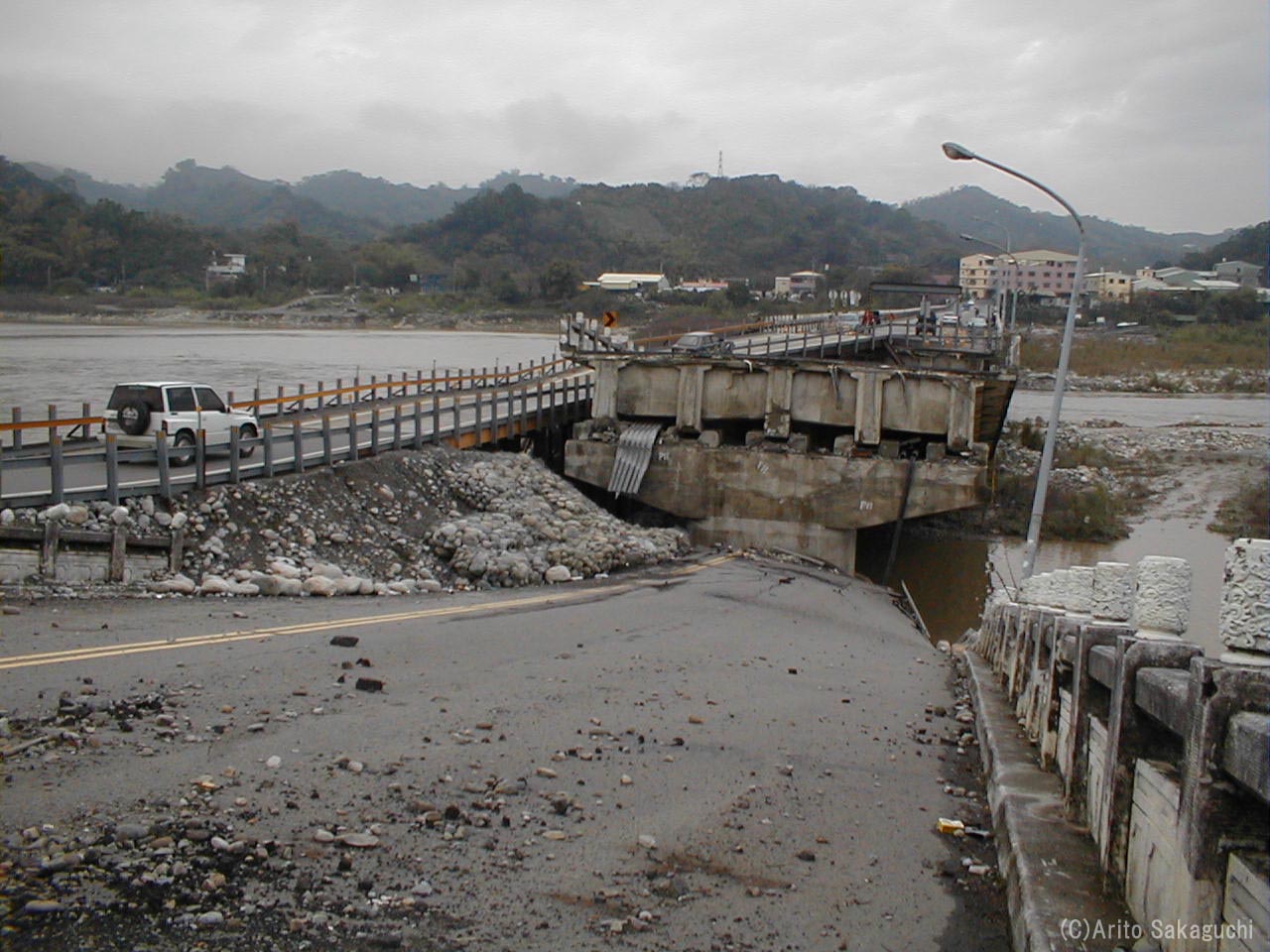

すごい迫力です。この滝が断層でできたなんて! はるか向こうに断層で破壊されたダムが見えます。 これはさきほどの橋とは別の橋です。 特に変位はわかりません。揺れだけで落ちたのでしょうか??

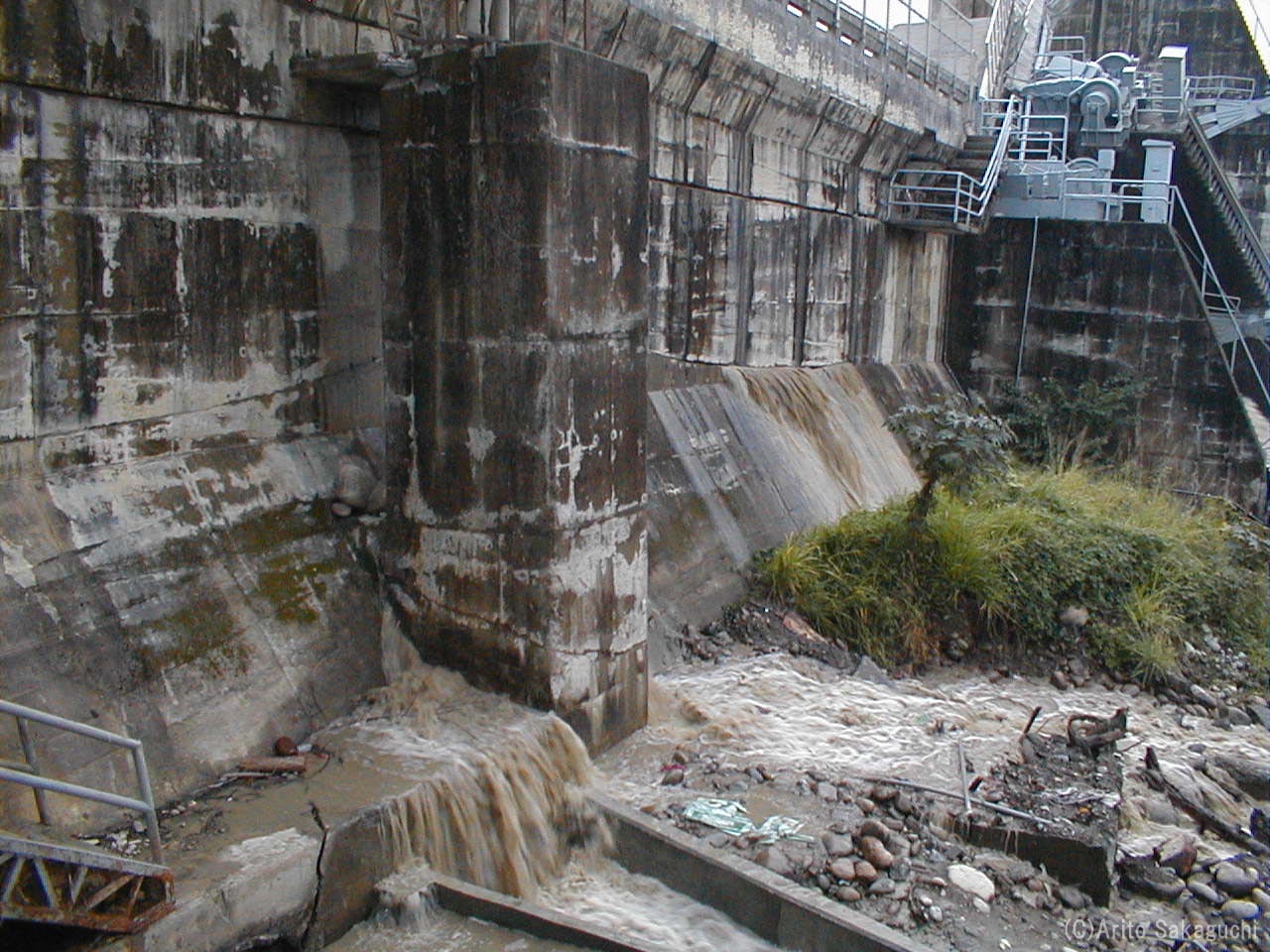

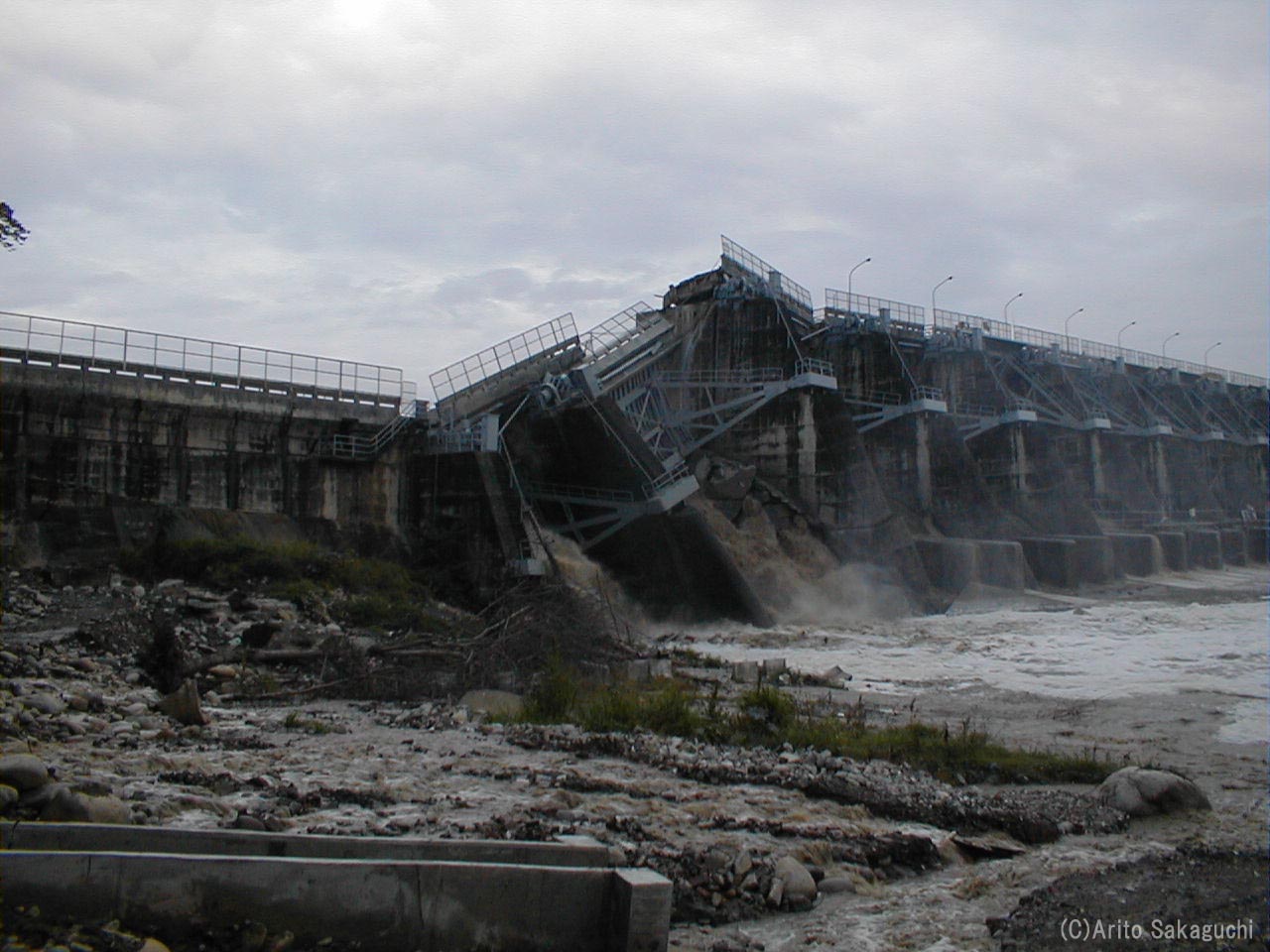

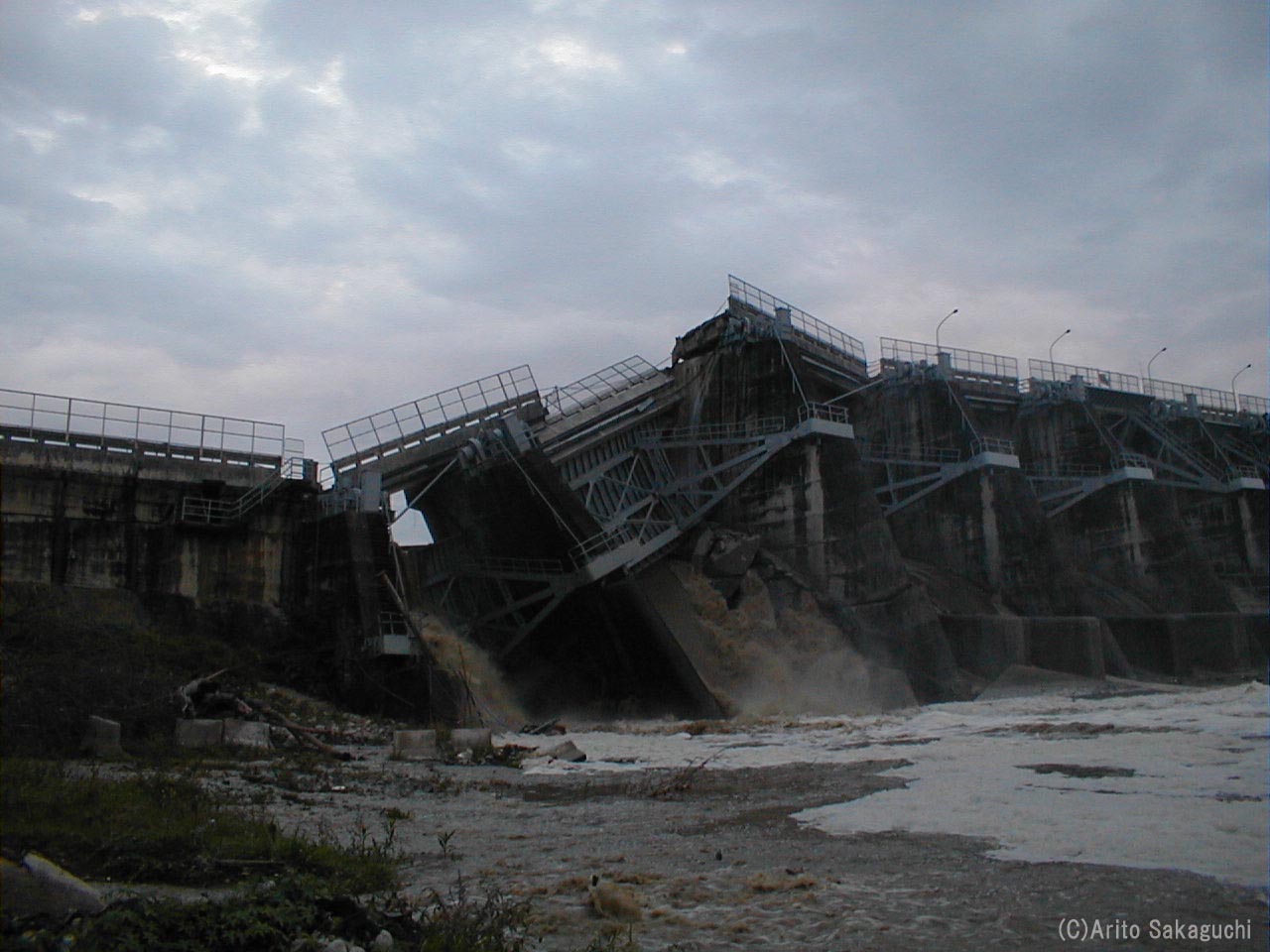

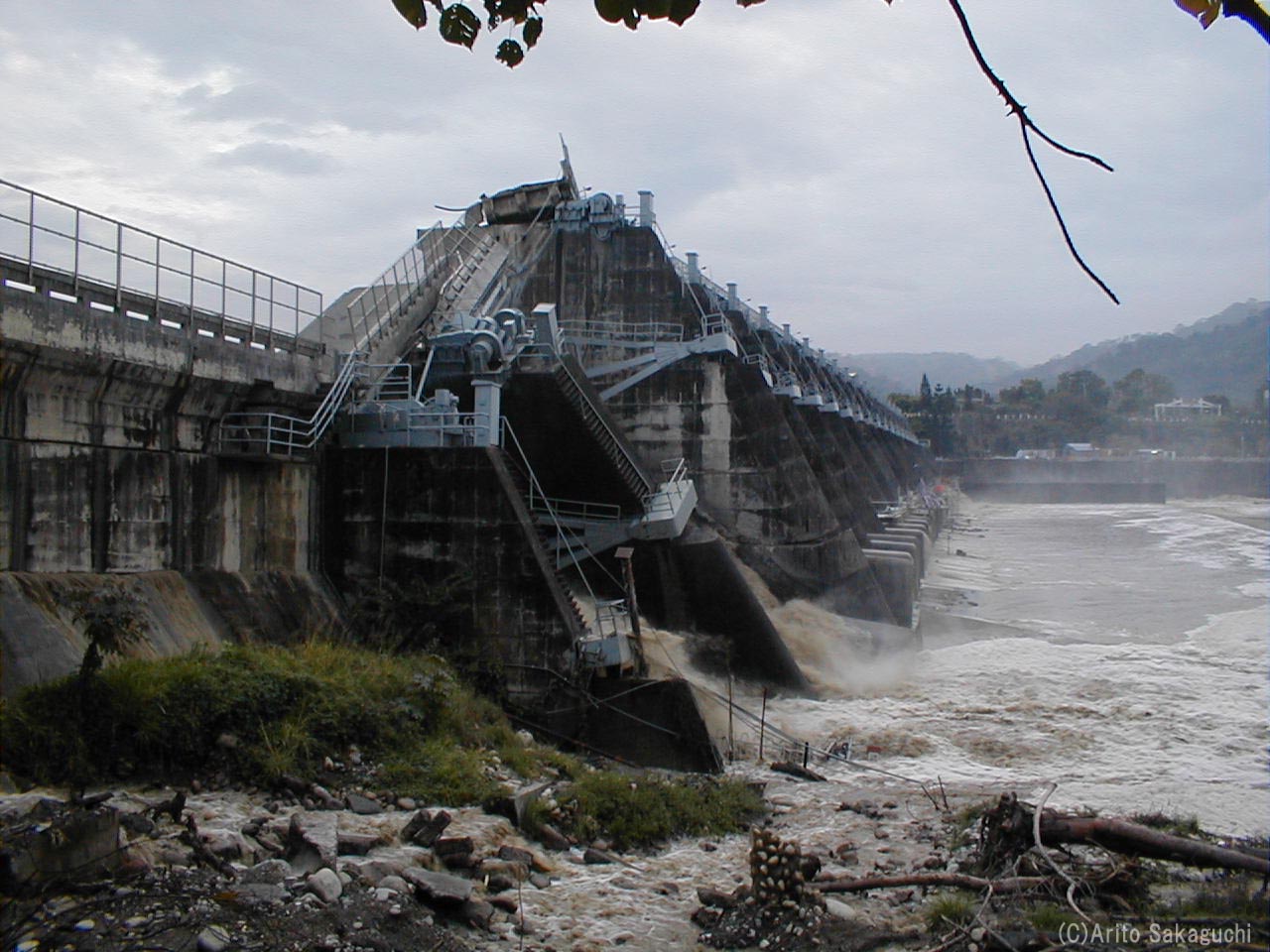

こちらも有名です。断層がダムを横切った場所です。 水があちこちから漏れています。この写真の数ヶ月後にもう一度訪れたら、すでに解体作業に入ってました。 このダムは当然、まっすぐだったはずです。断層によって一瞬でこのようになるなんて。垂直変位だけでもざっと10mくらいありそうです。 こんな頑丈そうな構造物が、、


<2/4ページ>

←前へ 次へ→
